    高速钻攻中心HT510A
    机器特点:
    1.全面高刚性切削能力的小型高速钻攻中心。

    2. BT30(BBT30*)主轴,高效率攻牙,转数为24000rpm。

    3. X/Y/Z轴导轨均采用滚珠线轨承载,高刚性,低摩擦,低噪音,抗震性强,轻量化设计,惯量低,提高更高响应。

    4. 高速高精的西门子828D数控系统搭配高速伺服驱动器、配置灵活、扩展能力强。

    5. 21T大容量刀库,可选配30T,满足现阶段工艺加工需求,高速伺服换刀系统。
    产品参数

    机器特点:

    1.全面高刚性切削能力的小型高速钻攻中心。

    2. BT30(BBT30*)主轴,高效率攻牙,转数为24000rpm。

    3. X/Y/Z轴导轨均采用滚珠线轨承载,高刚性,低摩擦,低噪音,抗震性强,轻量化设计,惯量低,提高更高响应。

    4. 高速高精的西门子828D数控系统搭配高速伺服驱动器、配置灵活、扩展能力强。

    5. 21T大容量刀库,可选配30T,满足现阶段工艺加工需求,高速伺服换刀系统。



    系统介绍:

    高速高精数控系统    SINUMERIK   828D-280 升级斜料电机,适应SD温度加工;支持数字化升级,自适应加工工艺;节能环保,综合节能10%;标准opc功能,支持二次开发更快速度、更高电机刚性、更强稳定性、更高扭矩、更大力量



    应用领域:

    精密钻铣加工/3C产业零部件加工/新能源汽车零部件加工/精密模具加工/医疗行业零件加工/其他精密零件加工



    参数表格:


    项目


    单位

    HT510A

    工作范围

    X/Y/Z轴行程

    mm

    510/400/330

    主轴鼻端到工作台距离(标准型)

    mm

    150-480

    主轴鼻端到工作台距离(加高型)

    mm

    350-670

    工作台

    工作台夹装面积

    mm

    650*400

    最大工作载量

    kg

    250

    T槽尺寸

    mm

    3-14*125

    主电机

    最高转速

    rpm

    24000

    最大扭力(S6   40%     DC)

    Nm

    40

    额定扭力(S1   100%     DC)

    Nm

    19

    最大功率(S6   40%     DC)

    kW

    19

    额定功率(S1   100%     DC)

    kW

    4.8

    换刀系统

    刀具型式


    BT30

    刀库数量(*号为可选配)

    Pockets

    21(30*)

    刀库形式


    前置伺服刀库

    最大刀具直径

    mm

    100/140

    最大刀具长度

    mm

    200

    最大刀具重量

    Kg

    3

    刀-刀换刀时间(T   to    t)

    sec

    1.6

    进给

    切削速度(X/Y/Z)

    m/min

    30/30/30

    快速移动速度(X/Y/Z)

    m/min

    48/48/48

    定位精度(X/Y/Z)

    mm

    0.005

    重复定位速度(X/Y/Z)

    mm

    0.003

    机械参数

    机械尺寸(含水箱)

    mm

    1680*2320*2260

    设备重量

    kg

    2400



    标准配置

    选配配置

    西门子 SINUMERIK 828D系统

    三菱M80系统/FANUC系统/SYNTEC系统

    前置伺服刀库

    第四轴/Z轴加高

    全封闭式防护罩

    高速主轴/大刀库容量

    自动化中央润滑系统

    主轴中心出水系统(CTS)

    工具箱

    对刀仪

    地基螺丝垫块

    雷尼绍测头


    断刀检测系统




    样品图片
    表壳CNC加工
    表壳CNC加工
    精密钻铣加工
    精密钻铣加工

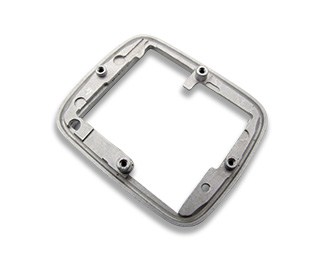

    智能电表中框加工
    智能电表中框加工
    3C产业零部件加工
    3C产业零部件加工
